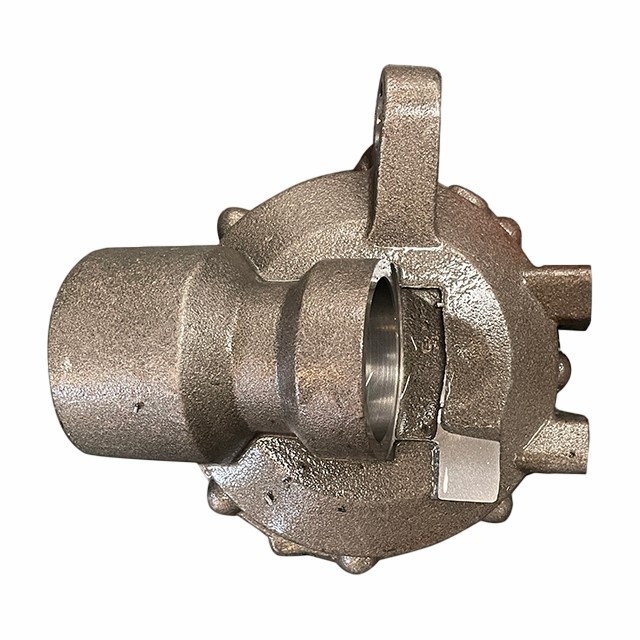

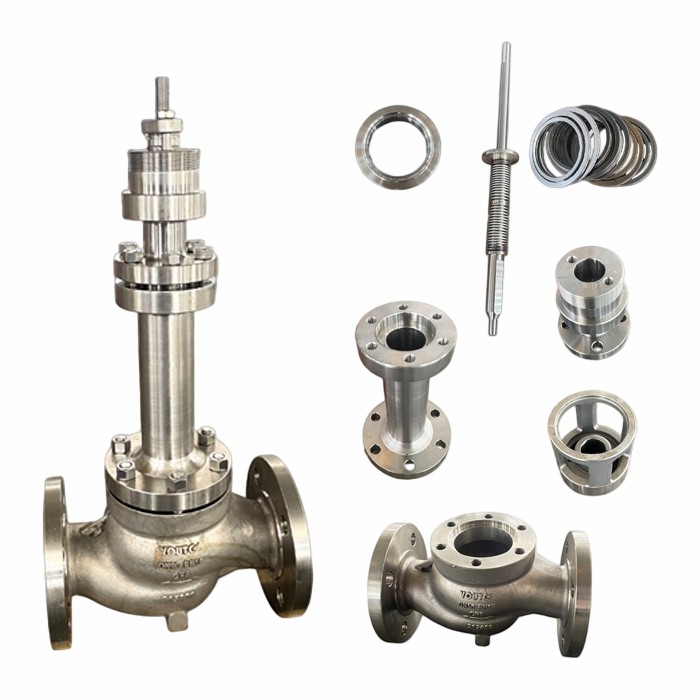

Qingdao Hailong Machinery Technology Co., Ltd. ist einer der führenden Hersteller und Lieferanten von Ventilkörpergussteilen in China und zeichnet sich durch hochwertige Produkte und guten Service aus. Willkommen beim Kauf langlebiger Ventilkörpergussteile aus China und erhalten Sie eine Preisliste von unserer Fabrik. Außerdem ist ein maßgeschneiderter Service verfügbar.

Kernproduktmerkmale

Hochwertiges Material und Druck-/Korrosionsbeständigkeit:Verwendet verschleißfestes Grauguss HT250/HT300, Sphäroguss QT450/QT500 oder Edelstahl 304/316L, Duplexstahl (chemische/starke Korrosionsbedingungen), Zugfestigkeit größer oder gleich 250 MPa, Druckstufe kleiner oder gleich 4,0 MPa (Standard), hoher Druck anpassbar (kleiner oder gleich 10,0 MPa), säure--alkalibeständig und mittel-korrosionsbeständig, passt sich an komplexe Rohrleitungsbedingungen an.
Präzisionsguss und hervorragende Abdichtung:Harzsand/Feinguss-Präzisionsgussverfahren, gleichmäßige Wandstärke des Ventilkörpers (Fehler kleiner oder gleich ±1 mm), Rauheit der Dichtfläche Ra kleiner oder gleich 0,8 μm, Erzielung einer leckagefreien Abdichtung mit Ventilsitz/-kern, Einhaltung der Dichtungsstandards GB/T 13927, API 598.
Optimierter Strömungskanal und geringer Strömungswiderstand:Gerader -Durchgangs-/DC-Strömungskanal, der auf den Prinzipien der Strömungsmechanik basiert und den Flüssigkeitswiderstandsverlust und den Strömungswiderstandskoeffizienten kleiner oder gleich 0,5 reduziert, wodurch die Transporteffizienz der Pipeline verbessert und der Energieverbrauch gesenkt wird.
Stabile Struktur und präzise Bedienung:Integrierte Gussstruktur, Koaxialitätsfehler zwischen Ventilschaftloch und Dichtfläche kleiner oder gleich 0,02 mm, wodurch flexibles Öffnen/Schließen und präzise Positionierung des Ventilkerns gewährleistet werden; Verstärkte Konstruktion der Einlass-/Auslassflansche, hohe Vibrationsfestigkeit, Betriebsgeräusch kleiner oder gleich 75 dB.
Große Anpassungsfähigkeit und einfache Installation:Kompatibel mit Absperrschiebern, Kugelhähnen, Kugelhähnen, Rückschlagventilen und anderen Ventiltypen, entspricht GB, ANSI, DIN und anderen internationalen Standards, vor-reservierte präzise Montagelöcher und Flanschschnittstellen, effiziente Montage und Wartung.

Kernprozessvorteile

Unabhängige Formenentwicklung:Eigene-eigene Formenbauwerkstatt, die Ventilkörpergröße, Strömungskanalstruktur und Flanschstandardanpassung basierend auf Ventilmodell und Rohrleitungsparametern unterstützt

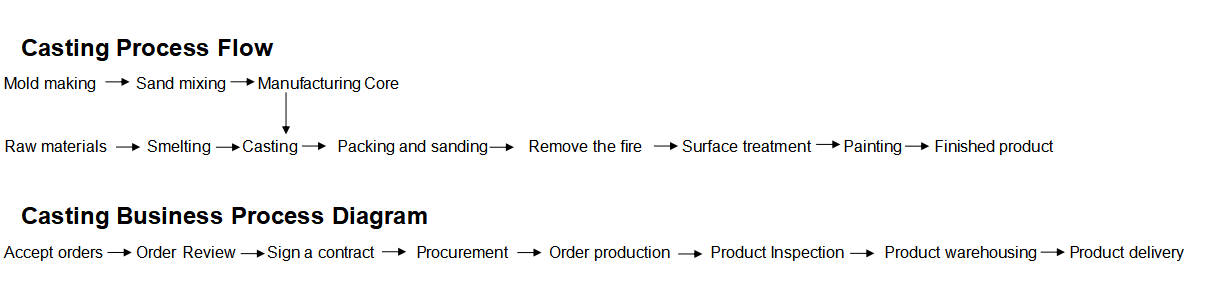

Vollständige-Prozessqualitätskontrolle:Spektralinspektion des Rohmaterials → Temperaturkontrolle während des Gießens → zerstörungsfreie Prüfung (UT/MT/PT) → Prüfung der Abmessung und Dichtungsleistung des Endprodukts, Qualität rückverfolgbar
Prozessübergreifende-Zusammenarbeit:Direkte Anbindung an die hauseigene Bearbeitungswerkstatt nach dem Guss, einmalige-Bearbeitung von Dichtfläche und Ventilschaftbohrung, Vermeidung sekundärer Spannfehler

Anwendungsszenarien

Kommunale Wasserversorgung und -entsorgung, Abwasseraufbereitung, Heizungs- und Lüftungsleitungssysteme
Petrochemie, Erdgastransport, Pipelines für chemische Medien (Säure-Base, organisches Lösungsmittel).
Energieindustrie, metallurgische Industrie, Industriepipelines der Papierindustrie
Schifffahrt, Offshore-Technik, Hochhaus-Pipelinesysteme
Kundenspezifische Ventilunterstützung für besondere Arbeitsbedingungen (hohe Temperatur, hoher Druck, starke Korrosion).

Typische Anwendungsfälle

Petrochemische - Rohöltransportpipeline:Maßgeschneiderte QT500-Ventilkörper aus duktilem Eisen (Druckfestigkeit 6,4 MPa) für ein petrochemisches Unternehmen, angepasst an Absperrschieber für den Rohöltransport, beständig gegen mittlere Temperaturen von 180 Grad, stabiler Betrieb für 6 Jahre ohne Leckage.
Kommunale Wasserversorgung - Städtisches Wasserversorgungsnetz:Gelieferte Kugelhahngehäuse aus HT300-Material (DN200) für kommunale Rohrleitungsventile, tägliche Wasserversorgungskapazität 8000 m³, beständig gegen Rohrleitungsdruckschwankungen, Lebensdauer über 10 Jahre.
Chemische Industrie - Säure-Base Lösungstransport:Maßgeschneiderte Kugelventilkörper aus Edelstahl 316L, angepasst an Transportleitungen für Schwefelsäure mit 50 % Konzentration, Druckstufe 4,0 MPa, Arbeitstemperatur 90 Grad, Korrosionsbeständigkeit bis zum Standard, Chargenanwendung in 3 Chemieunternehmen.
Energiewirtschaft - Kesselspeisewassersystem:Ausgestattet mit Duplex-Ventilkörpern aus Stahl (Druckfestigkeit 10,0 MPa), angepasst an Rückschlagventile für Kesselspeisewasserleitungen, beständig gegen hohe Temperaturen von 250 Grad und erfüllt die strengen Arbeitsbedingungen der Energiewirtschaft.
Schiffstechnik - Schiffspipelinesystem:Maßgeschneiderte Marine-Standard-Ventilkörper (gemäß GB/T 12224), angepasst an Schiffsballastwassersysteme, beständig gegen Meerwasserkorrosion, haben mehr als 10 Hochseefrachtschiffe unterstützt.

Qualitätssicherung

Materialbericht:Bereitstellung von Testberichten zur chemischen Zusammensetzung, mechanischen Eigenschaften und Korrosionsbeständigkeit des Rohmaterials
Leistungstest:Ausgabe von Drucktests, Dichtungsleistungstests und zerstörungsfreien Testberichten
Kundendienstverpflichtung:Kostenlose Reparatur oder Ersatz innerhalb von 18 Monaten bei nicht-menschlichen Schäden; lebenslange technische Beratung und Anpassungsberatung

Wichtigste technische Spezifikationen (Standardmodelle)

Parametertyp	Spezifikationsbereich
Materialqualität	HT250/HT300 Grauguss; QT450/QT500 Sphäroguss; Edelstahl 304/316L; Duplexstahl
Anwendbarer Ventiltyp	Absperrschieber, Kugelhahn, Kugelhahn, Rückschlagventil, Absperrklappe usw.
Nenndurchmesser	DN15-DN600 (Standard); DN800-DN1200 (Anpassung)
Druckstufe	Kleiner oder gleich 4,0 MPa (Standard); 6,4-10,0 MPa (Hochdruck-Anpassung)
Arbeitstemperatur	-40 Grad -150 Grad (Standard); 150 Grad -350 Grad (Hochtemperatur-Anpassung)
Schlüsselgenauigkeit	Wandstärkefehler kleiner oder gleich ±1 mm; Rauheit der Dichtfläche: Ra kleiner oder gleich 0,8 μm; Koaxialitätsfehler kleiner oder gleich 0,02 mm
Oberflächenbehandlung	Entrosten durch Kugelstrahlen + Rostschutzfarbe (Standard); Beizen und Passivieren (Edelstahl); Gummi-/Fluor-Auskleidung (Korrosionsschutz-Anpassung)
Lebensdauer	Länger als oder gleich 10 Jahre (normale Arbeitsbedingungen); Länger als oder gleich 8 Jahre (chemische Korrosionsbedingungen)
